KONTENERY

Poniżej prezentujemy podstawowe informacje o rodzajach i typach kontenerów najczęściej spotykanych w morskim transporcie kontenerowym.

Serie poszczególnych rodzajów i typów kontenerów różnią się wymiarami wewnętrznymi, wymiarami otworów drzwiowych i dachowych, tarą oraz ładownością. Wynika to z wprowadzanych zmian konstrukcyjnych, technologicznych oraz stosowania nowych materiałów używanych do budowy kontenerów.

Charakterystyka i zastosowanie kontenerów morskich w transporcie morskim dostępne na stronie http://www.euro-shipping.com.pl/?page_id=401

Dlatego też w celach orientacyjnych podano wielkości średnie i skoncentrowano się na informacjach najistotniejszych.

Logistyka palet / rozmieszczenie  palet w kontenerach dostępna na stronie http://www.euro-shipping.com.pl/?page_id=403

* Ograniczenia i limity wagowe dla kontenerów w transporcie drogowym w Polsce dostępne na stronie http://www.euro-shipping.com.pl/?page_id=405

Średnie wymiary wybranych typów kontenerów DO POBRANIA.PDF



WYMIARY KONTENERÓW MORSKICH

KONTENERY MORSKIE UNIWERSALNE:

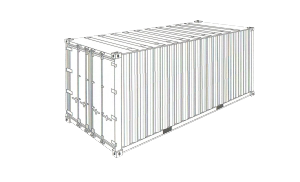

Kontener 20 ft DV

Wymiary wewnętrzne   Milimetry
  Długość 5900
  Szerokość  2350
  Wysokość  2395
Wymiary w drzwiach
  Wysokość 2292
  Szerokość  2340

 Pojemność Max CBM / m3 33,2
 Waga Tara kontenera / kg  2370
  Max Payload * / kg  30130

* – podlega ograniczeniom wagowym w transporcie lądowym



Kontener 40 ft DV

Wymiary wewnętrzne   Milimetry
  Długość 12032
  Szerokość  2352
  Wysokość  2395
Wymiary w drzwiach
  Wysokość 2292
  Szerokość  2340

 Pojemność Max CBM / m3 67,7
 Waga Tara kontenera / kg  3980
  Max Payload */ kg  28520

* – podlega ograniczeniom wagowym w transporcie lądowym

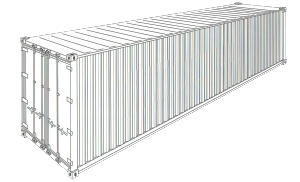

Kontener 40 ft High Cube

Wymiary wewnętrzne   Milimetry
  Długość 12032
  Szerokość  2350
  Wysokość  2700
Wymiary w drzwiach
  Wysokość 2597
  Szerokość  2340

 Pojemność Max CBM / m3  76,3
 Waga Tara kontenera / kg 4010
  Max Payload */ kg  28490

* – podlega ograniczeniom wagowym w transporcie lądowym



Kontener 40 ft Pallet Wide (wyłącznie na rynek Hiszpanii, Portugalii, Wielkiej Brytanii i Irlandii)

  Wymiary wewnętrzne   Milimetry
  Długość 12098
  Szerokość  2426
  Wysokość  2379
Wymiary w drzwiach
  Wysokość  2282
  Szerokość  2358

 Pojemność Max CBM / m3  76,3
 Waga Tara kontenera / kg  4100
  Max Payload * / kg  29900

* – podlega ograniczeniom wagowym w transporcie lądowym



Kontener 40 ft High Cube Pallet Wide (wyłącznie na rynek Hiszpanii, Portugalii, Wielkiej Brytanii i Irlandii)

Wymiary wewnętrzne   Milimetry
  Długość  12098
  Szerokość  2426
  Wysokość  2683
Wymiary w drzwiach
  Wysokość  2586
  Szerokość  2358

 Pojemność Max CBM / m3  79,0
 Waga Tara kontenera / kg  4350
  Max Payload * / kg  29650

* – podlega ograniczeniom wagowym w transporcie lądowym



Kontener 45 ft (wybrane rynki w tym na rynek Hiszpanii, Portugalii, Wielkiej Brytanii i Irlandii)

Wymiary wewnętrzne   Milimetry
  Długość  13553
  Szerokość  2426
  Wysokość  2684
Wymiary w drzwiach
  Wysokość  2568
  Szerokość  2374

 Pojemność Max CBM / m3  88,7
 Waga Tara kontenera / kg  4450
  Max Payload * / kg  29050

* – podlega ograniczeniom wagowym w transporcie lądowym



Kontener 45 ft High Cube (wybrane rynki w tym na rynek Hiszpanii, Portugalii, Wielkiej Brytanii i Irlandii)

Wymiary wewnętrzne   Milimetry
  Długość  13553
  Szerokość  2426
  Wysokość  2694
Wymiary w drzwiach
  Wysokość  2585
  Szerokość  2374

 Pojemność Max CBM / m3  88,7
 Waga Tara kontenera / kg  4650
  Max Payload * / kg  29550

* – podlega ograniczeniom wagowym w transporcie lądowym



Kontener 45 ft High Cube Pallet Wide (wyłącznie na rynek Hiszpanii, Portugalii, Wielkiej Brytanii i Irlandii)

Wymiary wewnętrzne   Milimetry
  Długość  13553
  Szerokość  2438
  Wysokość  2694
Wymiary w drzwiach
  Wysokość  2585
  Szerokość  2442

 Pojemność Max CBM / m3  88,7
 Waga Tara kontenera / kg  4950
  Max Payload * / kg  29550

* – podlega ograniczeniom wagowym w transporcie lądowym



KONTENERY MORSKIE SPECJALISTYCZNE:

Kontener 20 ft Open Top

Wymiary wewnętrzne   Milimetry
  Długość  5895
  Szerokość  2350
  Wysokość  2380
Wymiary w drzwiach
  Wysokość  2280
  Szerokość  2338
Wymiary otwarty dach
  Długość 5338
  Szerokość 2230

 Pojemność Max CBM / m3  32,5
 Waga Tara kontenera / kg  2250
  Max Payload * / kg  30250

* – podlega ograniczeniom wagowym w transporcie lądowym



Kontener 20 ft Hi Cube Open Top Containers

Wymiary wewnętrzne   Milimetry
  Długość  5898
  Szerokość  2352
  Wysokość  2653
Wymiary w drzwiach
  Wysokość  2585
  Szerokość  2340
Wymiary otwarty dach
  Długość 5682
  Szerokość 2232

 Pojemność Max CBM / m3  36,8
 Waga Tara kontenera / kg  2510
  Max Payload * / kg  27970

* – podlega ograniczeniom wagowym w transporcie lądowym



Kontener 40 ft Open Top

Wymiary wewnętrzne   Milimetry
  Długość  12029
  Szerokość  2350
  Wysokość  2380
Wymiary w drzwiach
  Wysokość  2276
  Szerokość  2340
Wymiary otwarty dach
  Długość 11552
  Szerokość 2230

 Pojemność Max CBM / m3  66,8
 Waga Tara kontenera / kg  4050
  Max Payload */ kg  28450

* – podlega ograniczeniom wagowym w transporcie lądowym



Kontener 40 ft Open Top High Cube

Wymiary wewnętrzne   Milimetry
  Długość  12025
  Szerokość  2350
  Wysokość  2680
Wymiary w drzwiach
  Wysokość  2585
  Szerokość  2340
Wymiary otwarty dach
  Długość 11550
  Szerokość 2190

 Pojemność Max CBM / m3 74,9
 Waga Tara kontenera / kg  4250
  Max Payload */ kg  28250

* – podlega ograniczeniom wagowym w transporcie lądowym



Kontener 20 ft Hard Top

Wymiary wewnętrzne   Milimetry
  Długość 5886
  Szerokość 2342
  Wysokość 2375
Wymiary w drzwiach
  Wysokość 2280
  Szerokość 2336
Wymiary otwarty dach
  Długość 5596
  Szerokość 2196

 Pojemność Max CBM / m3 32,8
 Waga Tara kontenera / kg 2590
  Max Payload * / kg 27890

* – podlega ograniczeniom wagowym w transporcie lądowym



Kontener 40 ft Hard Top

Wymiary wewnętrzne   Milimetry
  Długość  12020
  Szerokość  2342
  Wysokość  2388
Wymiary w drzwiach
  Wysokość  2292
  Szerokość  2336
Wymiary otwarty dach
  Długość 11724
  Szerokość 2208

 Pojemność Max CBM / m3  67,2
 Waga Tara kontenera / kg  4700
  Max Payload * / kg  25780

* – podlega ograniczeniom wagowym w transporcie lądowym



Kontener 40 ft High Cube Hard Top

Wymiary wewnętrzne   Milimetry
  Długość 12022
  Szerokość 2340
  Wysokość 2595
Wymiary w drzwiach
  Wysokość 2580
  Szerokość 2340
Wymiary otwarty dach
  Długość 11724
  Szerokość 2212

 Pojemność Max CBM / m3 76
 Waga Tara kontenera / kg 5200
  Max Payload * / kg 27300

* – podlega ograniczeniom wagowym w transporcie lądowym



Kontener 20 ft Flat Rack

Wymiary wewnętrzne   Milimetry
  Długość 6038 / 5500**
  Szerokość  2438
  Wysokość  2233
Wymiary w drzwiach
  Wysokość  –
  Szerokość  –

 Pojemność Max CBM / m3 –
 Waga Tara kontenera / kg  2900
  Max Payload * / kg  42100

* – podlega ograniczeniom wagowym w transporcie lądowym

** – dla ładunków OW / Over Width /



Kontener 40 ft Flat Rack

Wymiary wewnętrzne   Milimetry
  Długość  12048 /11600**
  Szerokość  2438
  Wysokość  2233
Wymiary w drzwiach
  Wysokość  –
  Szerokość  –

 Pojemność Max CBM /m3  –
 Waga Tara kontenera / kg  4200
  Max Payload * / kg  40800

* – podlega ograniczeniom wagowym w transporcie lądowym

** – dla ładunków OW / Over Width /



Kontener 40 ft High Cube Flat Rack

  Wymiary wewnętrzne   Milimetry
  Długość  12048 /11600**
  Szerokość  2438
  Wysokość  2264
Wymiary w drzwiach
  Wysokość  –
  Szerokość  –

 Pojemność Max CBM /m3  –
 Waga Tara kontenera / kg  5900
  Max Payload */ kg  49100

* – podlega ograniczeniom wagowym w transporcie lądowym

**– dla ładunkow OW / Over Width /



Kontener 40 ft SUPER RACKS CONTAINERS

40 SUPER RACKS CONTAINERS Wymiary wewnętrzne   Milimetry
  Długość  12176
  Szerokość 2438
  Wysokość 1950
Wymiary w drzwiach
  Wysokość  –
  Szerokość  –

 Pojemność Max CBM /m3  –
 Waga Tara kontenera / kg  5600
  Max Payload */ kg 39400

* – podlega ograniczeniom wagowym w transporcie lądowym





Kontener 40 ft HI CUBE SUPER RACKS CONTAINERS

40 SUPER RACKS CONTAINERS Wymiary wewnętrzne   Milimetry
  Długość 12172
  Szerokość 2438
  Wysokość 2264
Wymiary w drzwiach
  Wysokość  –
  Szerokość  –

 Pojemność Max CBM /m3  –
 Waga Tara kontenera / kg  6000
  Max Payload */ kg 44000

* – podlega ograniczeniom wagowym w transporcie lądowym



Platforma 20 ft

Wymiary wewnętrzne   Milimetry
  Długość  6058
  Szerokość  2438
  Wysokość  –
Wymiary w drzwiach
  Wysokość  –
  Szerokość  –

 Pojemność Max CBM /m3  –
 Waga Tara kontenera / kg  2900
  Max Payload */ kg  42100

* – podlega ograniczeniom wagowym w transporcie lądowym



Platforma 40 ft

Wymiary wewnętrzne   Milimetry
  Długość  12192
  Szerokość  2438
  Wysokość  –
Wymiary w drzwiach
  Wysokość  –
  Szerokość  –

 Pojemność Max CBM /m3  –
 Waga Tara kontenera / kg  5850
  Max Payload * / kg  49150

* – podlega ograniczeniom wagowym w transporcie lądowym



KONTENERY MORSKIE CHŁODNICZE:

Kontener 20 ft Reefer

Wymiary wewnętrzne   Milimetry
  Długość  5535
  Szerokość  2284
  Wysokość  2224
Wymiary w drzwiach
  Wysokość  2264
  Szerokość  2290

 Pojemność Max CBM / m3  28,7
 Waga Tara kontenera / kg  2905
  Max Payload * / kg  27575

* – podlega ograniczeniom wagowym w transporcie lądowym

Wymagana wolna przestrzen wewnątrz kontenera pomiędzy dachem a towarem minimum 12 cm



Kontener 40 ft Reefer

Wymiary wewnętrzne   Milimetry
  Długość  11563
  Szerokość  2294
  Wysokość  2161
Wymiary w drzwiach
  Wysokość  2188
  Szerokość  2288

 Pojemność Max CBM / m3  60,0
 Waga Tara kontenera / kg  4600
  Max Payload * / kg  29400

* – podlega ograniczeniom wagowym w transporcie lądowym

Wymagana wolna przestrzen wewnątrz kontenera pomiędzy dachem a towarem minimum 12 cm



Kontener 40 ft High Cube Reefer

  Wymiary wewnętrzne   Milimetry
  Długość  11583
  Szerokość  2286
  Wysokość  2402
Wymiary w drzwiach
  Wysokość  2569
  Szerokość  2290

 Pojemność Max CBM / m3  67,3
 Waga Tara kontenera / kg  4120
  Max Payload * / kg  29880

* – podlega ograniczeniom wagowym w transporcie lądowym

Wymagana wolna przestrzen wewnątrz kontenera pomiędzy dachem a towarem minimum 12 cm
